Lazer Hava Örneklemeli Dedektör

Hava örneklemeli yangın algılama sistemi, Basitçe, geleneksel bir duman dedektör sisteminden daha fazla esneklik ile her yere monte edilebilir. Geleneksel sistemler stratejik maksimum koruma sağlamak için yerleştirilecek  sistem yüksek dereceli ABS boru iş ağı tarafından iltifat gibi, bizim sistemleri kolayca erişilebilir konumda monte edilebilir.

Konvansiyonel dedektörler üzerinde kullanarak ek faydaları simbiyotik yanında mevcut duman algılama ve klima sistemleri çalışma yeteneği ile, tüm hava akımı analizi ve ateşleme noktası hedefleme gibi özellikleri ile daha fazla güvenilirlik ve verimlilik vardır. Tesisat tasarım dehasıyla ortamları sayesinde geniş çeşitliliği içinde, tavan boşluklarına, soğuk odaları, bilgisayar odaları ve depolama dahil olmak üzere bu. Faydaları ve ayrıntıları yukarıda açılan listeden üzerinden izlenebilir.Hava örnekleme sistemleri yeni bir algılama mantığının ürünüdür.Bütün algılama sistemlerinde, dumanın sistem algılayıcsına gelmesi ve gerekli yoğunluğa ulaşması gerekir. Bu sistemin mantığı ise, dumanı kaynağından yangın dedektör haznesine çekmesidir.

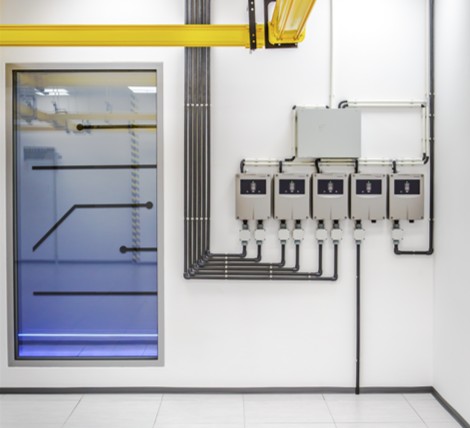

Oda içine kurulan PVC temelli borulama ve oda içinde her noktadan homojen olarak örnek toplayabilmek amacıyla, basit bir akış hesabıyla tesbit edilen, çeşitli çaplarda boru üzerine açılan delikler ve merkezdeki bir aspirasyon ve algılama ünitesinden oluşur. Aspiratör çalıştığında, ortamdan numune algılama haznesine çekilir. Algılama haznesinde, duman analizleri yapılır ve duman, ayarlanan değerin üstündeyse, yangın ihbarı verilir.

Algılama hassasiyeti açısından, uygulamadan uygulamaya değişmekle birlikte, noktasal yangın dedektörlü sistemlere göre, ortalama olarak 1000 kez daha hassas olduğu ve 15000 kez daha hızlı olduğu, deneylerle tespit edilmiştir. Hava örnekleme sistemleri, yüksek değer ve kritik alan işletmeleri için çok erken uyarı koruma sağlayan etkili bir yoldur; onlar ayrıca, geniş açık alanlar ve bilgisayar odalarındaki zemin altı kablo boşlukları gibi ulaşımı zor veya erişilemez alanlar için etkili bir yoldur.- 50m,75m,100m,150m,200m boru mesafeli çeşitleri bulunmaktadır.

Gazlar, buharlar, tozlar ve liflerden kaynaklanan hava kaynaklı tehlikelerin tümü, akciğerleri, böbrekleri ve karaciğeri etkileyen potansiyel olarak hayatı tehdit eden hastalıklara neden olabilir. Hava örnekleme sistemi, çalışanların bu potansiyel hava kaynaklı işyeri tehlikelerine maruz kalmasını izlemek için hayati bir yöntemdir. Hava örnekleme sistemi, bir fırında un tozuna maruz kalmadan fabrikada kimyasal buhar maruziyetine kadar hemen hemen her endüstriyle ilgilidir.

Her yıl binlerce kişi yaptıkları işin sebep olduğu hastalıklardan ölmektedir. Buna karşın ölümcül yaralanmalar nedeniyle işyerinde ölenlerin sayı 100 kat daha düşüktür. Havadaki kirleticilerin konsantrasyonunu sürekli ölçerek işçilerin maruziyetini azaltmak için adımlar atılabilir, böylece astım ve ayrıca mesleki kanserler gibi kronik solunum yolu hastalıklarının önlenmesine yardımcı olunabilir. Hava örnekleme sistemi, işyeri veya çevresel havanın düzenleyici standartları karşıladığından emin olmak ve İşyerinde Hijyen ve Sağlık ve Güvenlik profesyonellerinin çalışanların havadaki tehlikelere maruziyetini değerlendirmelerine yardımcı olmak için yapılır.

İşyerine Maruz Kalma Sınırları (WEL'ler) olarak tanımlanan limitler bulunmaktadır ve bu limitler bir çalışanın 8 saatlik vardiya gibi belirli bir süre boyunca maruz kalabileceği tehlikeli havadan kaynaklanan maddenin maksimum konsantrasyonunu belirler. WEL'ler, tehlikeli maddelerin bulunduğu bir ortamda çalışan ve statik / çevresel değil, kişisel örneklemeye dayanan herkes için geçerlidir. Sağlık İçin Tehlikeli Maddelerin Kontrolü Yönetmelik ile belirlenir. Tehlikeli maddelerin çoğu üç ana kategoriye ayrılır: tozlar ve partiküller, gazlar ve buharlar veya biyo-aerosoller. Bir saha birkaç çeşit kirletici madde içerebilir.

Hava Örnekleme Sistemi Nasıl Çalışır?

Hava Örnekleme Sistemi, dedektörden korunacak alanlara uzanan bir boru veya boru dağıtım şebekesinden oluşur. Dedektör mahfazasındaki bir aspirasyon fanı hava örnekleme portları, borular veya borular yoluyla korunan alandan dedektöre hava çeker. Dedektörde hava yangın ürünleri için analiz edilir. Hava Numune Alma Duman Dedektörleri, en erken safhasında yangını tespit edebilir. Geleneksel "nokta tipi" dedektörler, yakın bölgelerindeki duman veya ısıyı pasif olarak algılar. Hava Örnekleme Duman Dedektörleri, oda havasını bir boru şebekesinden aktif olarak algılama odasına çeker ve burada duman görülmeden önce bile yanmanın ilk aşamalarında oluşan parçacıkların varlığını tespit edebilir. Hava Örnekleme Sisteminin birkaç çeşidi bulunmaktadır:

Lazer sistemleri - filtreli

Bir fan sürekli olarak bir dedektör ünitesine bağlı bir boru ağına hava çeker ve 25 mikrondan daha büyük kir ve partikülleri gidermek için havayı çift aşamalı bir filtreden geçirir ve temiz havayı duman algılama için bir lazer algılama odasına gönderir. Dedektör, herhangi bir dumanın neden olduğu ışık saçılımını ölçer ve dedektör sinyalini işler ve duman seviyesini grafiksel olarak sunar.

Lazer sistemleri - partikül sayımı

Bir fan sürekli olarak korunan alandan tespit odasından hava çeker. İçeri girdiğinde, parçacıklar lazer ışını içinden geçerken fotoğraf toplayıcı parçacıklardan yansıyan ışığı ölçer. Toplayıcı, duman konsantrasyonu seviyesini belirlemek için ayrı parçacıkların sayısını hesaplar. Partikül boyutlu bir ayırıcı, toz gibi büyük partiküllerin duman konsantrasyonuna katkıda bulunmasını önler.

Diğer yüksek hassasiyetli duman algılama sistemlerinden farklı olarak, partikül sayımı filtreler kullanmaz. Bunun yerine, parçacık konsantrasyonunun kesinlikle kritik olduğu sofistike laboratuarlarda ve temiz oda tesislerinde kullanılan aynı gelişmiş parçacık sayma tekniklerine dayanır. Parçacıkların hem sayısını hem de boyutunu tespit ettikleri için, yanma parçacıklarını geleneksel spot dedektörlerde rahatsız edici alarmları rutin olarak tetikleyen toz ve diğer hava kaynaklı kirleticilerden ayırabilir.

Bulut odası sistemleri

En eski ve orijinal hava örnekleme teknolojisi Bulut Odası Sistemleridir. Halen Bulut Odası Sistemini üreten şirketler olsa da, bu sistemin bakımı ve mekaniği ile ilgili bazı gerçek zorluklar vardır. İlk. Bulut Odası teknolojisi, buharlaşmış suyu değiştirmenizi ve devam eden su seviyelerini izlemenizi gerektiren su kullanır. İkincisi, bu teknoloji geliştirilmiş olmasına rağmen, bu sistem hala lazer teknolojisinden daha hareketli parçalara sahiptir, bu da daha fazla mekanik arızaya ve servis ve onarım için daha fazla emek harcanmasına neden olur.

Bir hava örnekleme sistemi nemlendirmek ve hızlı bir genişlemeye maruz bırakmaktır. Daha sonra, numunedeki parçacıklı maddenin, her parçacığın etrafında mikroskobik su damlacıkları oluşturmak için tohum görevi gördüğü bir barometrik fenomen meydana gelir. Bu işlem, partikülün boyutunu, ışığın dalga boyunun (görünmez) altındaki bir şeyden, ışığın dalga boyunun çok üzerinde bir boyuta yükselterek, kolayca algılanmasını ve ölçülmesini sağlar. Bulut odası, numunedeki basınç miktarını kontrol ederek, toz, kir ve diğer kirletici maddelerin boyutunun çok altında bir seviyede yapılan kondensatın boyutunu kontrol eder.


Hava Örnekleme Sisteminin Teknik Özellikleri Nelerdir?

Hava örnekleme sistemi, dumanı tespit etmek için Ulusal Yangın Alarmı ve Sinyal Kodunda listelenen beş yoldan biridir. Diğer listelenenler şunlardır: spot tipi duman dedektörleri, yansıtılan ışın tipi duman dedektörleri, kanala monte duman dedektörleri ve video görüntüsü duman dedektörleri.

Hava örnekleme sistemi, üç ana bileşen kullanır:

Fan ve algılama odasını içeren dedektör, hava örnekleme borusu ve boruda delinmiş olan örnekleme portları. Dedektörün içindeki fan, korumalı odadan havayı örnekleme deliklerine çekerek, borulardan ve dedektöre yönlendirerek, tespit odasının hem duman olup olmadığını tespit eder hem de havadaki duman miktarını ölçer. Tavan seviyesindeki örnekleme delikleri, spot tipi duman dedektörleri gibi düzenlenir ve aynı boşluk kurallarına uyar.

Odadan duman ölçüldüğünde, kullanıcıyı duman koşullarının algılanması konusunda uyarmak üzere düzenlenir ve genellikle oda koşulları dedektörün yangın alarm kontrolüne bir sinyal göndermesi noktasına gelmeden önce birden fazla ön uyarı verir. Bu ön uyarı, hava örnekleme duman dedektörlerinin Çok Erken Uyarı Yangın Algılama olarak değerlendirilmesinin nedenidir.

Hava örnekleme sisteminin bir başka benzersiz özelliği, örneklenen havadaki farklı partikül tiplerini ayırt etme kabiliyetleridir. Toz ve diğer yangın olmayan partiküller, tespit odasına geri getirilen havada olacaktır. Hava örnekleme sistemi tozun çoğunu hava akımından filtrelemek için üretilmiştir, ancak bir miktar toz onu tespit odasına sokacaktır. Odanın içinde Hava örnekleme sistemi algılama teknolojisi, yaygın toz parçacıklarını göz ardı edebilir ve sadece odaya giren dumanı ölçebilir.

Hava örnekleme sistemi örnekleme aralığı:

Çoğu uygulamada oda başına bir hava örnekleme sistemi kurulur. Genellikle farklı nominal oda kapsamlarına sahip birkaç farklı boyutta model bulunur. Üreticiler 1.000 metrekareden 28.000 feet kareye kadar oda boyutları için derecelendirilmiş dedektörlere sahiptir, ancak en popüler boyutlar 5.000, 8.000 ve 20.000'dir. Bu örnekleme delikleri ve ideal boru koşulları için 900 feet kare / dedektör boşluğuna dayanan nominal boyutlandırma bulunmaktadır.

Çoğu durumda hava örnekleme sistemi, 125 ila 400 feet kare / dedektör arasındaki örnekleme deliği aralığıyla monte edilir, böylece nominal boyutlar asla gerçekleşmez. Hava örnekleme sistemi, HVAC ünitelerine veya bilgisayar odası klimalarına dönüş havası ızgaralarına monte edildiğinde, delik aralığı önemli ölçüde azalır. Düzgün performans için çoğu kurulum, Telekomünikasyon Tesislerinin Yangından Korunması Standardı'ndaki, dönüş ızgarası alanı üzerinde örnekleme portu başına dört metre kare gerektiren aralık yönergelerini takip eder. Montajcılar genellikle bu gereksinimi karşılamak için iki ayaklı ızgara yüzü üzerinde iki yönde örnekleme delikleri montaj eder.

Her odada dedektörün fiziksel konumu, odadaki duman koşullarını görüntülemek ve kolay servis için dedektörün kolayca erişilebilir olmasını sağlamalıdır. Göğüs yüksekliğinde bir duvara monte etmek, Hava örnekleme sistemi takmanın çok popüler bir yoludur. Hava örnekleme sistemi birçok odada oda başına bir dedektör ve her dört dönüş ızgarası için bir dedektör tasarlamanın güvenli bir yoludur, ancak daha büyük odalarda tavanda kapsama sağlamak için birden fazla dedektör gerekebilir.

Şüphe duyduğunuzda, hava örnekleme dedektörü üreticileri genellikle bir oda için gerekli dedektör sayısının yanı sıra üreticinin ürünü için distribütörlerin boyutlandırılmasına yardımcı olabilir. Hava örnekleme sistemi yüklenicilerinin montajı, kurulum için örnekleme deliklerini uygun şekilde boyutlandırmak ve taşıma süresinin spesifikasyonu veya gereksinimlerini aşmadığından emin olmak için dedektörlerin kurulumu için hidrolik hesaplamalar yapılmalıdır.

Çok erken uyarı yangın algılama için bildirim seçenekleri:

Hava örnekleme sistemi dumanı tespitinin temel noktası, tesisi işleten personel için çok erken duman uyarısı yeteneğidir. Çok erken uyarı yeteneği, sorumlu personelin bir duman durumunu acil durumlara ulaşmadan ve yangın alarm sistemini tetiklemeden önce araştırmasına olanak tanır. Hava örnekleme sistemine duman her takıldığında personele dedektörlerden gelen ön uyarı bildirimleri konusunda özel bir dikkat gösterilmelidir.

Tesiste kurulu dedektörlerden veya hatta uzak ekran ünitelerinden gelen personel, personelin bunları görebileceği ve ön uyarı koşullarına tepki gösterebileceği bir yere yerleştirilmelidir. Belirlenen mühendisler, tasarım sırasında tesisin operasyonlarını bina sahibiyle görüşmeli ve personelin izleyebileceği odalarda yangın alarm planlarında uzak ekran konumları göstermelidir. Hava örnekleme sistemi, en yeni model dedektörlerinin duman koşullarını kullanıcılara bildirme yeteneklerinde büyük gelişmeler kaydetti. En son dedektörlerden bazıları, ön uyarı duman seviyelerine ulaşıldığında e-posta bildirimleri göndermek için İnternet'e bağlanabilir. Bazı dedektörler, akıllı telefon veya tablet bilgisayardaki bir uygulama aracılığıyla kullanıcıları bilgilendirebilir.
