Network altyapısı, kapasitesi, güvenliği ve yedekliliği, gerek Internet erişimi, gerekse yerel Veri Merkezi ağı düşünülerek iyi planlanmalıdır. Öncelikle Veri Merkezinde kullanılacak BT hizmetleri, bu hizmetlerin Internet erişim ihtiyaçları göz önünde bulundurularak ihtiyaç duyulan Internet hat kapasitesi belirlenmeli ve gerek mevcut gerekse gelecekte oluşabilecek kapasite ihtiyaçlarına cevap verebilecek bir erişim yöntemi düşünülmelidir.
Ayrıca kullanıcıların herhangi bir anlık kesintiden en alt seviyede etkilenmeleri için network altyapısı yedekliliğinin nasıl sağlanacağı sorgulanmalıdır. Bir Veri Merkezinin “Operatör Yedekliliğinin” olması, sadece tek bir operatörün internet hizmetine bağımlı kalmadan istenildiği zaman internet servis sağlayıcısının değiştirilmesine imkan sağlar. Ayrıca, Veri Merkezinin fiber ve metro ethernet ağ altyapısına yakınlığı stratejik önem taşımaktadır.
Veri merkezi, kurumsal bir işi desteklemek için gerekli olan bilgi işlem gücüne, depolamaya ve uygulamalara ev sahipliği yapar. Veri merkezi altyapısı, tüm içeriğin kaynaklandığı veya içinden geçtiği BT mimarisinin merkezinde yer alır. Veri merkezi altyapı tasarımının doğru planlanması kritik öneme sahiptir ve performansın, esnekliğin ve ölçeklenebilirliğin dikkatle değerlendirilmesi gerekir.
Veri merkezi tasarımının bir diğer önemli yönü, yeni hizmetleri hızlı bir şekilde dağıtma ve destekleme esnekliğidir. Yeni uygulamaları kısa sürede destekleme yeteneğine sahip esnek bir mimari tasarlamak, önemli bir rekabet avantajı sağlayabilir. Böyle bir tasarım, bağlantı noktası yoğunluğu, erişim katmanı yukarı bağlantı bant genişliği, gerçek sunucu kapasitesi ve aşırı abonelik gibi alanlarda sağlam bir başlangıç planlaması ve dikkatli bir değerlendirme gerektirir.
Veri merkezi ağ tasarımı , geçtiğimiz birkaç yılda dünyadaki en büyük veri merkezi uygulamalarından bazılarında test edilmiş ve geliştirilmiş, kanıtlanmış katmanlı bir yaklaşıma dayanmaktadır . Katmanlı yaklaşım, ölçeklenebilirliği, performansı, esnekliği, dayanıklılığı ve bakımı iyileştirmeyi amaçlayan veri merkezi tasarımının temel temelini oluşturur.
Sistem Odası / Veri Merkezi kurulumu öncesinde, mantıksal network Veri Merkezi içerisinde kullanılcak yerel alan ağları, dış yerleşimler ile kullanılacak geniş alan ağları, Internet erişimi, vb. konusunda planlama çalışmaları gerçekleştirilmelidir. Bu planlama çalışmalarından yararlanılarak, kurum ihtiyaçları doğrultusunda kullanılacak network ekipmanlarının tipi ve sayısı (switch, router, vb.), bu cihazlar arasında kurulacak bağlantı biçimleri, Veri Merkezi içerisinde nerede konumlandırılacağı, kabinetlere ve kabinet içerisinde yer alanacak sunuculara, diğer ekipmanlara network bağlantısının ne şekilde sağlanacağı, Internet hizmet sağlayıcıdan gelecek ağ bağlantısının nerede sonlandırılacağı, vb. konular belirlenmelidir.

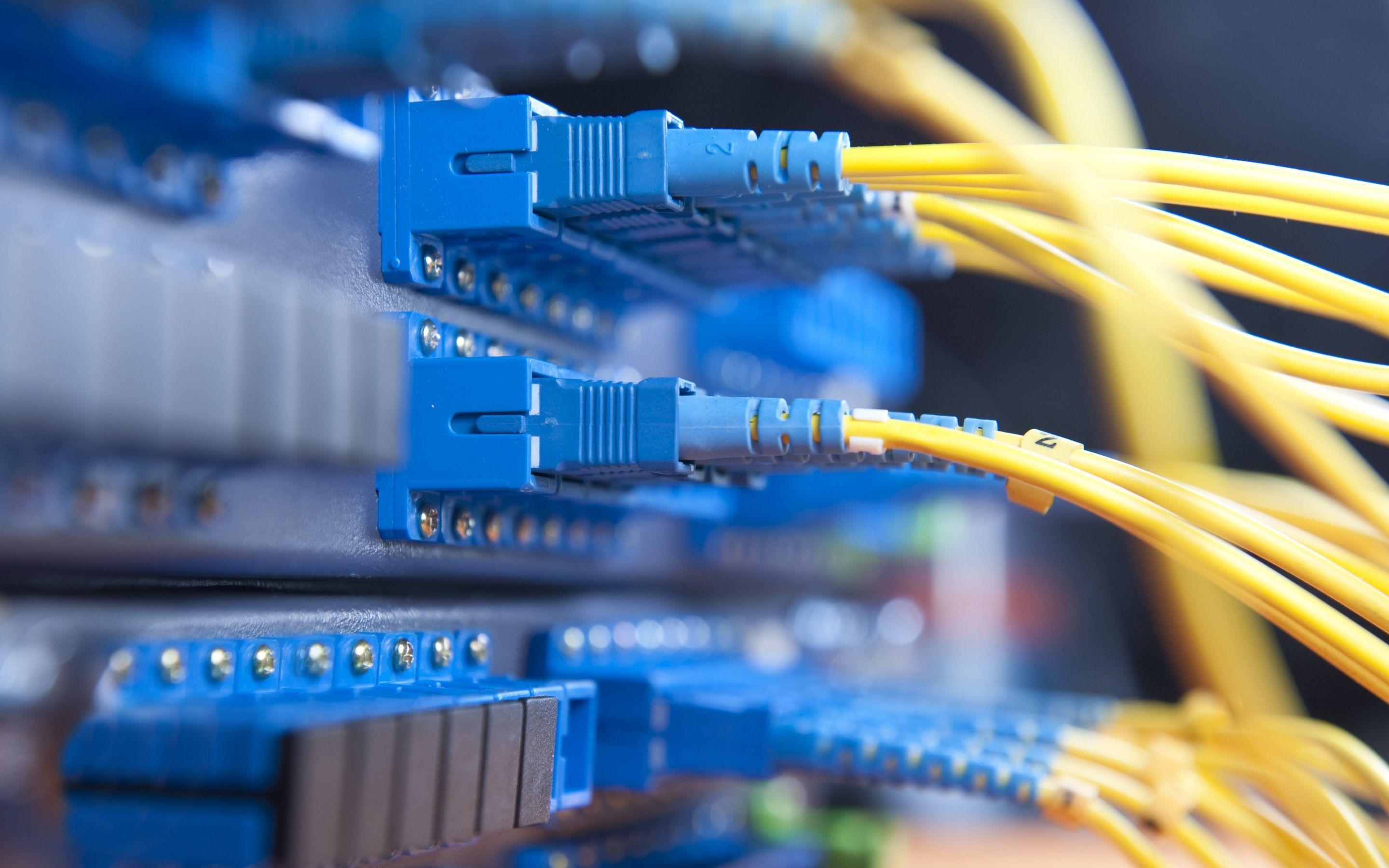

Veri Merkezinde, ANSI/TIA-942 standartlarına uygun olarak yedekli bir biçimde, yapısal kablolama planları hazırlanmalıdır. Yapısal kablolama sistemindeki, bakır kablolama ürünlerinde TIA-568-C2 ve ISO/IEC 11801 standardı, fiber kablolama ürünlerinde de TIA-568-C3 ve ISO/IEC 11801 standartlarının sağlanıldığına dikkat edilmelidir.
Teknolojik gelişmelere paralel olarak kullanılan ürünlerdeki standartlar da değişebileceğinden dolayı, yeni sürümler ve modeller takip edilmeli ve kullanılmalıdır. Veri Merkezi yapısal kablolamasında kullanılacak olan bakır ve fiber kablolama ürünlerinin fabrikasyon sonlandırma olması kayıpları azaltacağından performansı arttıracak ve arıza oranlarını azaltacaktır.

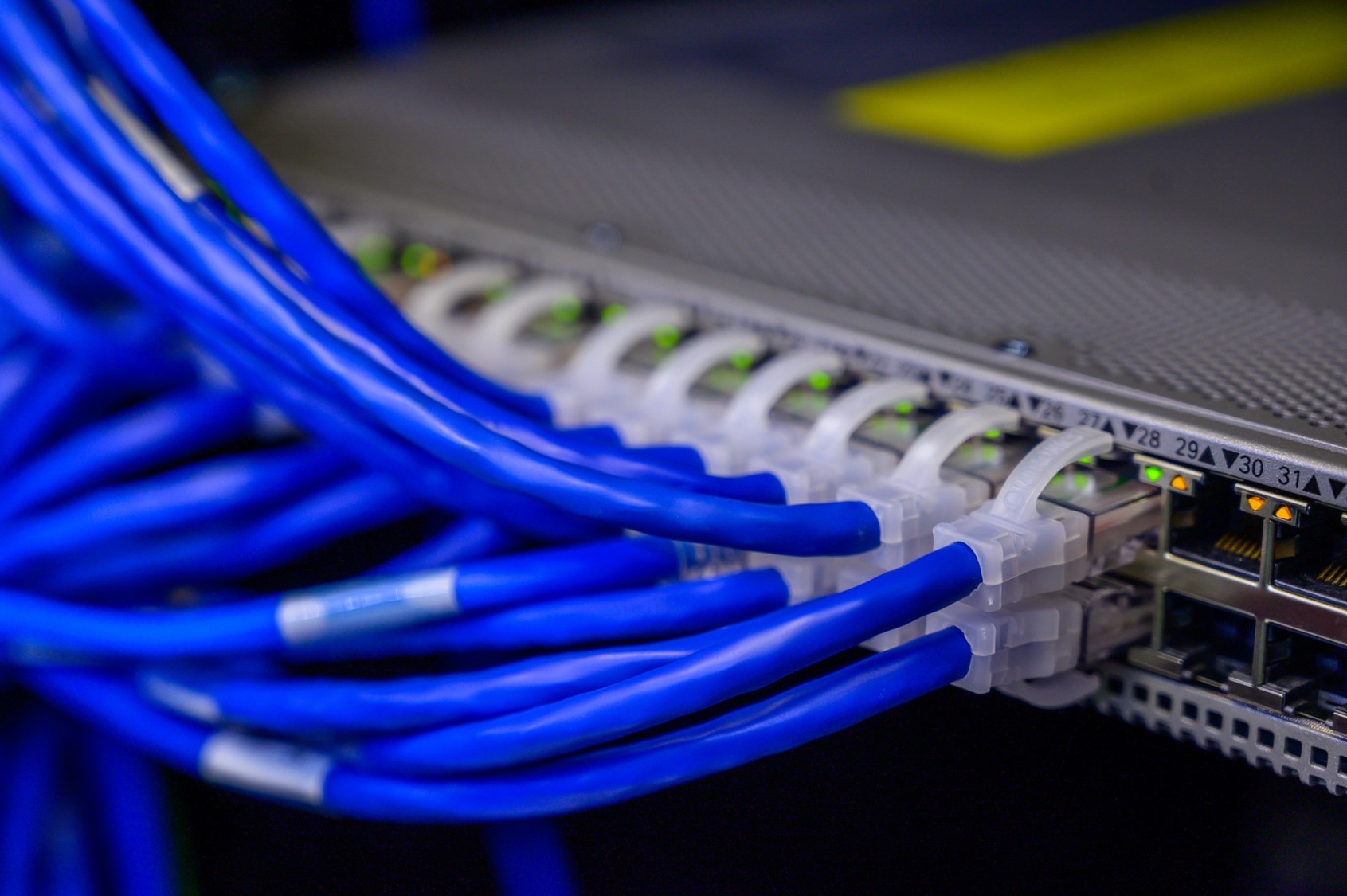

Yapısal kablolama ürünleri uçtan uca etiketlenmelidir. Kullanılacak etiketlerin sıcağa, soğuğa ve neme dayanıklı olması gerekmektedir. Etiketlemenin TIA-606-A standartlarına göre yapılması önerilmektedir. Ayrıca bakır kablolama ürünlerinde, şimdiki teknolojiye göre Cat6A ve Cat7 kategorilerindeki kablolama ürünlerinin zırhlı veya folyo kaplı olması data kayıplarının azaltılmasında fayda sağlayacaktır. Zırhlı ve folyolu kablolarda doğru topraklama yapılması önem arz etmektedir.
Veri Merkezi Tasarım Modelleri
Çok katmanlı model, kuruluştaki en yaygın tasarımdır. Ticaret ve kurumsal iş ERP ve CRM çözümlerini destekleyen web, uygulama ve veritabanı katmanlı tasarımına dayanmaktadır . Bu tür tasarım, Microsoft .NET veya Java 2 Enterprise Edition tabanlı olanlar gibi birçok web hizmeti mimarisini destekler. Bu web hizmeti uygulama ortamları, birkaçını saymak gerekirse Siebel ve Oracle'ın ERP ve CRM çözümleri tarafından kullanılır. Çok katmanlı model, ağda sağlanacak güvenlik ve uygulama optimizasyon hizmetlerine dayanır.
Sunucu kümesi modeli, üniversiteden ve bilimsel topluluktan büyüyerek finans, üretim ve eğlence gibi kurumsal iş sektörlerinde ortaya çıktı. Sunucu kümesi modeli çoğunlukla yüksek performanslı bilgi işlem (HPC), paralel bilgi işlem ve yüksek verimli bilgi işlem (HTC) ortamlarıyla ilişkilendirilir, ancak aynı zamanda grid/yardımcı program bilgi işlemle de ilişkilendirilebilir. Bu tasarımlar genellikle belirli iş hedeflerine hizmet etmek üzere oluşturulmuş özelleştirilmiş ve bazen de tescilli uygulama mimarilerine dayanır.
Çok Katmanlı Model
Çok katmanlı veri merkezi modelinde, çok katmanlı bir yaklaşımla HTTP tabanlı uygulamalar hakimdir. Çok katmanlı yaklaşım, sunucuların web, uygulama ve veritabanı katmanlarını içerir. Günümüzde çoğu web tabanlı uygulama çok katmanlı uygulamalar olarak oluşturulmuştur. Çok katmanlı model, işlemler arası iletişimi (IPC) kullanarak aynı makinede veya ağ üzerinden iletişime sahip farklı makinelerde ayrı işlemler olarak çalışan yazılımı kullanır. Tipik olarak aşağıdaki üç katman kullanılır:
• Web sunucusu
• Başvuru
• Veri tabanı
Ayrı makinelerde çalışan işlemlerle oluşturulan çok katmanlı sunucu grupları, gelişmiş esneklik ve güvenlik sağlayabilir. Aynı uygulama katmanına ait başka bir sunucu tarafından aynı işlev sağlanırken bir sunucu hizmet dışı bırakılabildiği için dayanıklılık artırılmıştır. Bir saldırganın uygulamaya veya veritabanı sunucularına erişmeden bir web sunucusunun güvenliğini ihlal edebilmesi nedeniyle güvenlik artırılmıştır. Web ve uygulama sunucuları ortak bir fiziksel sunucu üzerinde bir arada bulunabilir; veritabanı genellikle ayrı kalır.
Katmanlar arasında ağ trafiğinin yük dengelemesi ile dayanıklılık, katmanlar arasına güvenlik duvarları yerleştirilerek güvenlik sağlanır. Toplama ve erişim anahtarlarından oluşan ayrı bir altyapı dağıtarak veya VLAN'ları kullanarak katmanlar arasında ayrım sağlayabilirsiniz.
Sunucu Kümesi Modeli
Modern veri merkezi ortamında sunucu kümeleri, yüksek kullanılabilirlik, yük dengeleme ve artan bilgi işlem gücü dahil olmak üzere birçok amaç için kullanılır. Bu kılavuz, birçok biçimi içeren kümelerin yüksek performanslı biçimine odaklanmaktadır. Tüm kümelerin ortak amacı, özel yazılım ve yüksek hızlı ağ ara bağlantılarını kullanarak birden fazla CPU'yu birleşik, yüksek performanslı bir sistem olarak görünmek üzere birleştirmektir. Sunucu kümeleri tarihsel olarak aşağıdakiler gibi benzersiz uygulamalar için üniversite araştırmaları, bilimsel laboratuvarlar ve askeri araştırmalarla ilişkilendirilmiştir:
• Meteoroloji (hava simülasyonu)
• Sismoloji (sismik analiz)
• Askeri araştırmalar (silahlar, savaş)
Kümeleme teknolojisinin yararları artık daha geniş bir uygulama yelpazesine uygulandığından, sunucu kümeleri artık kuruluşlarda bulunmaktadır. Kuruluştaki aşağıdaki uygulamalar bu gereksinimi desteklemektedir:
• Finansal trend analizi—Gerçek zamanlı tahvil fiyat analizi ve geçmiş trendler
• Film animasyonu—Sanatçının çok gigabaytlık dosyalarının oluşturulması
• İmalat—Otomotiv tasarım modellemesi ve aerodinamik
• Arama motorları—Hızlı paralel arama ve içerik ekleme
Kuruluşlarda geliştiriciler, artan sayıda uygulama için giderek daha yüksek bant genişliği ve daha düşük gecikme talep ediyor. Bu uygulamalarla ilgili pazara çıkış süresi etkileri, muazzam bir rekabet avantajıyla sonuçlanabilir. Örneğin kümelenme performansı, bir filmin tatil sezonu için pazara sunulmasını veya bir pazar değişimi sırasında finansal yönetim müşterilerine geçmiş trend bilgilerinin sağlanmasını doğrudan etkileyebilir.
Ekip Planlamanın Önemi
Bir BT organizasyonundaki farklı personelin rolleri göz önüne alındığında, veri merkezi tasarım çalışmaları ile ekip planlamasına artan bir ihtiyaç olduğu görülmektedir. Aşağıdaki konular, bir BT organizasyonundaki çeşitli grupların "işe hazır" bir veri merkezi ortamını desteklemekle ilgili olarak karşılaştığı bazı zorlukları göstermektedir:
• Sistem yöneticileri genellikle uygulama çözümleri sağlamada fiziksel sunucu yerleşimini veya kablolamayı bir sorun olarak görmezler. Bir sunucunun diğer sunucularla aynı VLAN'a bağlanması ihtiyacı ortaya çıktığında, bunun genellikle olası sonuçları düşünmeden veya endişe etmeden gerçekleşmesi beklenir. Sistem yöneticileri işe hazır olma zorluğuyla karşı karşıyadır ve yeni uygulamaları zamanında devreye alabilmeli veya mevcut uygulamaları ölçeklendirebilmelidir.
• Ağ yöneticileri geleneksel olarak VLAN'ı Katman 2 döngülü topoloji boyunca genişleterek ve sunucu dağıtım isteğini destekleyerek bu isteklere uymaktadır. Bu, Katman 2 döngülü erişim katmanı topolojisine sahip olmanın esnekliğidir, ancak artık geçmişte olduğundan daha zorlu hale gelmektedir. Katman 2 etki alanı çapları büyüyor ve artık ağ yöneticisi, geniş bir Katman 2 yayın etki alanında mevcut olan yayılan ağaç sanal/mantıksal bağlantı noktası sayımlarını, yönetilebilirliği ve arızaya maruz kalma durumunu sürdürmekle ilgileniyor. Ağ tasarımcıları, yayılan ağaç işlemeyi sürdürmek amacıyla sunucu coğrafyasına kısıtlamalar getirmenin yanı sıra, Katman 2 etki alanı boyutlandırmasını ve maksimum arıza etki alanı boyutunu dikkate alacak şekilde tasarım yöntemlerini değiştirmeyle karşı karşıyadır.
• Tesis yöneticileri tüm bu yeni yoğun donanımın kelimenin tam anlamıyla yanmasını engellemek için çok meşgul. Ayrıca ek kablolamanın kurulumunun ve mevcut tasarım yöntemleriyle desteklenmesinin imkansız olmasa da çok zor olduğunu düşünüyorlar. Kablo yığınından gelen hava geçişlerinin engellenmesi ciddi soğutma sorunlarına neden olabilir ve soğuk havayı sıcak alanlara yönlendirmenin yollarını bulmaya çalışıyorlar. Bu, tesis yöneticilerini, örneğin 1RU anahtarları kullanırken kabloları en aza indirecek çözümler aramaya itiyor. Ayrıca ekipmanın düzgün bir şekilde soğutulabilmesi için yerini bulmanın yollarını da arıyorlar.
Bunların hepsi, kurumsal veri merkezinde büyüyen ve daha entegre bir ekip planlama yaklaşımı ihtiyacını yaratan farklı ancak birbiriyle ilişkili sorunlardır. İletişim başlangıçta gerçekleşirse birçok konu ele alınır, beklentiler belirlenir ve gereksinimler tüm gruplar arasında anlaşılır.
